根据使用目的来选择

(表中数值仅供参考，并非保证值。)

真空   RENEWAL

  • 为装置的真空抽吸提供支持的通孔型螺栓和通槽型垫圈。
真空
 通孔型・通槽型 产品
 内六角圆柱头螺栓  螺栓一览
 六角螺栓  SVHS
 十字槽螺钉  SVPS, SVFS, SVFT, SVPT
 止动螺丝  SVTS
 垫圈  垫圈一览
 六角支柱  SHVAS
  • 进行了防螺纹粘结，防烧结处理的通孔型内六角圆柱头螺栓。
   产品
表面硬化处理  SVSL-PN
二硫化钼喷丸  SVSS-MOS
镀银  SVSS-AG
  • 铝合金或陶瓷制盖帽防止真空室内的处理气体或等离子体腐蚀螺栓。

   产品
 盖帽  SCAP-AL, SCAP-CE
 盖帽用螺栓   SNCPS

【真空】产品一览

低漏气

  • 是材质及表面处理漏气均少的螺丝。 在真空环境下漏气也极微量。

VESPEL＊1

特殊化学研磨处理


 材质・表面处理  产品
 特殊化学研磨处理  SVSS-PC
 不锈钢发黑处理   SNSS-BK
 低温镀黑铬处理   SNSS-RY
 VESPEL＊1  VESPEL＊1一览
 PEEK  PEEK一览

＊ 1 ： VESPEL 是美国杜邦公司的注册商标。


【低漏气】产品一览

无尘室

  • 进行螺丝的无尘洗净・无尘包装。

颗粒检测结果
试样：SUS303φ19×20
试验方法：自动式液体微粒计数器检测


悬浮于超纯水中的颗粒数

单位:个
 颗粒大小   超声波清洁  IPA清洁  未处理
 ≧0.3μm

 220,000

 7,000,000

 210,000,000
 ≧0.5μm

 51,000

 1,900,000

 37,000,000
 ≧0.7μm

 15,000

 640,000

 9,700,000
 ≧1.0μm

 3,100

 160,000

 1,400,000
 ≧2.0μm

 280

 29,000

 240,000

详情请参阅无尘洗净・无尘包装服务。➡无尘洗净・无尘包装服务


【无尘室】产品一览

耐药性

  • 备有材质具有优异耐药性的螺丝和头部经过耐药处理的螺丝。

哈氏合金＊2


金属的耐药性
材质 耐药性 产品
MAT21＊1  やじるし SNSMT
相当于哈氏合金＊2 C-22 SSHH-C22
相当于哈氏合金＊2 C-276 SNSH-C276
相当于蒙奈尔铜镍合金400 SNSMN
钛合金 钛合金产品一览
相当于铬镍铁合金＊3600 SNSI, SHNI
双相不锈钢 SNHDS, SHNDS, SWAI-F
SUS316L HiMo SNSX-88, SNSX-109
SUS310S SHNJ, SWAJ-F


PTFE（聚四氟乙烯）


树脂的耐药性
 材质 　耐药性  产品
 PTFE（聚四氟乙烯）  やじるし  PTFE(聚四氟乙烯)产品一览
 PVDF  PVDF产品一览
 PP  PP产品一览
 PEEK  PEEK产品一览

＊ 1 ：MAT 及MAT21 是Proterial 公司的注册商标。
＊ 2 ：哈氏合金是美国哈氏合金国际公司的注册商标。
＊ 3 ：镍铬合金是SMC 国际超合金集团公司的注册商标。

  • PTFE（聚四氟乙烯）制盖帽保护螺丝头部免受药物侵蚀。
   产品
 盖帽  SCAP-AL, SCAP-CE
 盖帽用螺栓   SNCPS
  • 仅螺栓头部镀有耐药性优良的PFA涂层。
   产品
 六角螺栓（头部PFA涂层）  SNHS-HTF

【耐药性】产品一览

防反射

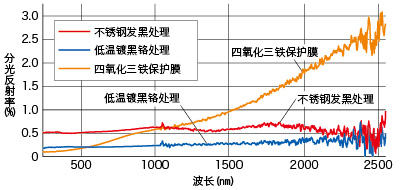

  • 经过低温镀黑铬处理、不锈钢发黑处理的螺丝分光反射率极低，最适用于需要防反射的光学设备。

内六角螺栓


调节垫圈


反射防止
 特殊表面处理螺丝  分光反射率  产品
 不锈钢发黑处理  1.5%以下  SNSS-BK, SWAS-AWBK
 低温镀黑铬处理  1.5%以下  SNSS-RY

【防反射】产品一览

耐熱

  • 在金属、树脂当中耐热性很高的螺丝。
    请根据使用环境进行选择。

钼



 材质  拉伸强度（N/mm2） 产品
200℃ 500℃   800℃  1000℃
 SUS316L  560  500  250

 -

  SNSL
 SUS310S  580  500  200

 -

  SNSJ
 铬镍合金＊1600  560  530  200

  70

  SNSI
 钼  590  450  290

 210

  SNSM
 碳素钢  450  230   40

 -

 -
 SUS304  500  420  160

 -

 -

＊ 1 ： 镍铬合金是SMC 国际超合金集团公司的注册商标。


 材质  持续使用温度(℃）  产品
 陶瓷  1500  陶瓷产品一览
 VESPEL＊1  288・350  VESPEL＊1产品一览
 PTFE（聚四氟乙烯）  260  PTFE(聚四氟乙烯)产品一览

＊ 1 ： VESPEL 是美国杜邦公司的注册商标。


【耐热】产品一览へ

防粘连・防烧结

  • 经过特殊表面处理，减小了螺纹牙面的摩擦系数，即使在低紧固扭矩条件下也能获得必要的轴向力。
    结果得以抑制紧固时产生摩擦生热，从而具有防粘连、防烧结的效果。
    所谓粘连　＞＞

金涂层


低温镀黑铬处理


 特殊表面处理螺丝  轴向力(kN) 产品
 低温镀黑铬处理  9.2  SNSS-RY
 PTFE涂层  8.7  SNSS-TF
 二硫化钼涂层  6.7  SNSS-MO
 氟涂层  5  SNSS-FC
 金涂层  4.3  SNSS-AUS
 无表面处理  2.3

 -

不锈钢制・M5・紧固扭矩为5N・m条件下的数值。

  • 利用NBK自主研发的处理技术将螺丝表面硬化，可防止粘连和烧结。
    由于表面没有附着任何物体，因此不会因剥落而产生脏物。
    此外，即使在高温环境下，也具有防止粘连和烧结的效果。
かじり焼きつき防止
   产品
表面硬化处理  SNSL-PN

【防粘连・防烧结】产品一览

高强度

  • 螺丝采用高强度的钛、不锈钢、树脂制造并经过表面处理。
    适用于除材质、表面处理的特性以外，还需具备高强度的场合。

Ti-6Al-4V（64钛合金）


 钛制螺丝  拉伸强度（N/mm2）  产品
 Ti-6Al-4V（64钛合金）  895以上  SNSTG
 Ti-15-3-3-3（β钛合金）  705-945  SNPTG, SNFTG

 功能性不锈钢螺丝  拉伸强度（N/mm2）  产品
 SUS316L HiMo  800・1000  SNSX-88, SNSX-109

 树脂螺丝  拉伸强度（N/mm2）  产品
 RENYTM＊1  285  RENYTM＊1产品一览

＊1：RENYTM是三菱瓦斯化学株式会社的商标或注册商标。


【高强度】产品一览

防止紧固孔破损

  • 梅花槽形状与内六角和十字槽相比，不易因工具使用不当而造成破损。
    最适合用于在高紧固扭矩条件下反复使用的情况。还备有梅花槽专用工具。

梅花槽超级短头螺栓


对应窄处作业梅花槽扳手


梅花槽短螺丝批头


   产品
 梅花槽短头螺栓  SLT-TZB, SLTS
 梅花槽极短头螺栓  SSTS
 梅花槽超级短头螺栓  SET-NI, SET-BNI, SETS
 梅花槽盘头小螺钉  SNPXS
 梅花槽精密仪器用盘头小螺钉  SNZCXS
 铝制梅花槽超短头螺栓  SETA
 梅花槽扳手  SKX-N, SKX
 梅花槽短螺丝批头  SKXB

【防止紧固孔破损】产品一览

无磁

  • 磁导率低的无磁螺丝。
    适用于需要具有无磁特性的FPD制造装置、半导体制造装置、电子设备。

纯钛


磷青铜


   磁导率（μ）  产品
 纯钛  1.0001  纯钛产品一览
 磷青铜  1.0001  SNSP
 Ti-6Al-4V（64钛合金）  1.0002  SNSTG
 Ti-15-3-3-3（β钛合金）  1.0002  SNPTG, SNFTG
 SUS316L  1.006  SNSL
 SUS316L HiMo  1.007  SNSX-88, SNSX-109


【无磁】产品一览

电绝缘性

  • 电绝缘性优良的螺丝。
    适用于电力设备、电子设备等需要具备电绝缘性的场合。

PEEK


PTFE（聚四氟乙烯）


   体积电阻率
（×1014Ω・m） 		 产品
 PTFE（聚四氟乙烯）  >100  PTFE(聚四氟乙烯)产品一览
 PEEK  4.9  PEEK产品一览
 PC  4  PC产品一览
 陶瓷  >0.01  陶瓷产品一览
 铁  10×10-8Ω・m

 -

【电绝缘性】产品一览

轻量

  • 用于汽车、飞机、航空设备、医疗相关设备、机器人等需要轻量化的用途。

纯钛


铝


 金属螺丝  比重  产品
 铝  2.64  SNSA, SETA
 Ti-6Al-4V（64钛合金）  4.43  SNSTG
 纯钛  4.51  纯钛产品一览
 Ti-15-3-3-3（β钛合金）  4.8  SNPTG, SNFTG
 铁  7.8

 -



 树脂螺丝  比重  产品
 PC  1.2  PC产品一览
 RENYTM＊1  1.65  RENYTM＊1产品一览


＊1：RENYTM是三菱瓦斯化学株式会社的商标或注册商标。


【轻量】产品一览

减少作业工时

  • 带垫圈形状的螺丝。
    无需装入垫圈，可简化组装作业。

带垫圈内六角圆柱头螺栓

SNSQLG-1

垫圈装入型高强度不锈钢内六角圆柱头螺栓

带法兰圆头螺栓

钛合金带垫圈内六角圆柱头螺栓
带垫圈十字槽盘头小螺钉
带垫圈六角螺栓
   产品
 带垫圈内六角圆柱头螺栓  SVSQS, SVSI1S, SVSI1S-PC, SNSQS
 垫圈装入型高强度不锈钢内六角圆柱头螺栓  SNSQLG, SVSQLG
 带法兰圆头螺栓  SFB, SFBS, SFB-EL
 钛合金带垫圈内六角圆柱头螺栓  SNSI1T, SNSI1T-UT, SNSI3T, SNSI3T-UT
 带垫圈十字槽盘头小螺钉  SNPI1S, SNPI3S
 带垫圈六角螺栓  SNHP2S, SNHP3S
  • 在狭窄作业场所也可使用的工具。

对应窄处作业平板钳


对应窄处作业梅花槽扳手


   商品
对应窄处作业平板钳  SKND, SKND-PH, SKND-SLOT
对应窄处作业梅花槽扳手  SKX-N
对应窄处作业螺丝批头棘轮手轮套件
  SKNBR-6.35-8SET


【简单操作】产品一览

省空间  RENEWAL

  • 头部高度较低的螺丝。适用于设备、装置的省空间化。

内六角极短头螺栓


 短头螺丝  产品
 内六角短头螺栓（通孔型）  SVLS
 内六角短头螺栓  SLH, SLH-TZB, SLHS,
 SLHL
 内六角短头螺栓（树脂螺丝）  SPE-LC, SPA-LC, SPS-LC,
 内六角极短头螺栓  SSH, SSH-EL, SSHS,
 SSHL, SSHS-FT, SSHT
 梅花槽短头螺栓  SSTS,SET-NI, SET-BNI,
 SETS,  SLT-TZB, SLTS
 铝制梅花槽超级短头螺栓  SETA
 极短头六角螺栓  SNHS-LH
 内六角短头防脱落螺钉（防脱落）  SSCLS, SSCHS
 防破坏极短头螺栓  SRSHS
 十字槽超极短头螺栓  SEQ-TZB, SEQ-TBZ



短头螺丝和标准螺丝的头部高度比较

単位:mm
 内六角螺栓
JIS B 1176 		  内六角
短头螺栓		  内六角
极短头螺栓		  梅花槽
超级短头螺栓
 M2  2  1.3   1.1  0.5
 M2.5  2.5  1.6  1.3  -
 M2.6  2.6  -  -  0.6
 M3  3  2  1.3  0.8
 M4  4  2.8  1.5  0.9
 M5  5  3.5  1.5  1
 M6  6  4  1.5  1.2
 M8  8  5  1.5  -
 M10  10  6  1.5  -

  • 头部直径较小的螺丝。

内六角小头螺栓


 小头螺丝  产品
 十字槽小头埋头小螺钉  SNF-SD-TZB
 内六角小头螺栓  SNS-SD, SNS-SD-EL
 内六角短头小头螺栓  SLH-SD, SLH-SD-EL
 内六角极短头小头螺栓  SSH-SD, SSH-SD-EL

単位:mm
 内六角螺栓
JIS B 1176 		  内六角
小头螺栓
 M2  3.8  3
 M2.5  4.5  3.8
 M3  5.5  4.5
 M4  7  5.5
 M5  8.5  7
 M6  10  8.5
 M8  13  11
 M10  16  13.5

精密仪器用盘头小螺钉（精密螺丝）


树脂螺丝（PEEK /精密仪器用埋头小螺钉）


精密仪器用止动螺钉（精密螺丝）


 产品
 精密螺丝系列


【省空间】产品一览

防盗  RENEWAL

  • 使用市售的螺丝刀或扳手无法安装或拆卸。
    由于需要专用工具，因此是具有防盗效果的螺丝零件。

五角槽圆头螺栓（带芯型）


梅花槽平头螺栓（带针）
压花垫圈套件


   产品
 防破坏极短头螺栓   SRSHS
 梅花槽平头螺栓（带针）
 压花垫圈 		 SRFXS-SET
 圆头螺栓（带芯型）  SRBS,SRHS
 双孔盘头小螺钉  SRTS
 三翼盘头小螺钉  SRWS
 五角槽圆头螺栓（带芯型）  SRGS

  • 防盗螺母和单边盘头小螺钉可使用市售工具安装。
    可在无损安装作业性的同时，提高防盗性。

防盗螺母


单边盘头小螺钉


   产品
 防盗螺母  SHNRS
 单边盘头小螺钉  SROS


【防破坏】产品一览

固定、定位

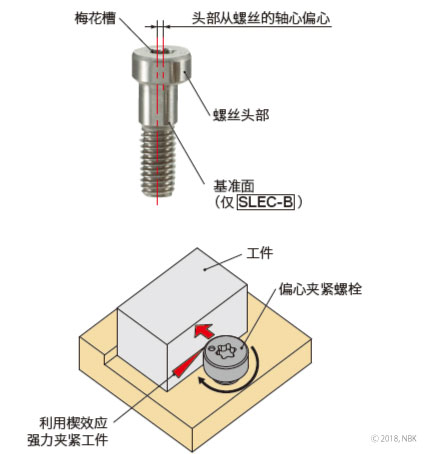

  • 偏心夹紧螺栓为适用于固定、定位的螺丝。
    紧固螺丝时，从螺丝的轴心发生偏心的头部可强力夹紧工件。
    通过楔效应，可利用很小的紧固扭矩获得极大的夹紧力。

18

  • 适用于安装直线导轨用轨道。
    偏心后的头部将导轨压紧于安装基准面，从而能够在安装时轻松确保精度。并且，能够防止长期使用后产生的翘曲和错位，保持安装精度。
固定位置決め


   产品
 偏心夹紧螺栓  偏心夹紧螺栓商品一览

【固定・定位】产品一览

防脱落、丢失  RENEWAL

  • 适用于防止螺丝脱落的螺丝和垫圈。
    适用于对应CE标志。

内六角防脱落螺钉


防脱落垫圈


   产品
 内六角防脱落螺钉  SSC, SSC(INCH)
 十字槽防脱落盘头小螺钉  SSCPS
 十字槽防脱落伞头小螺钉  SSCMS
 内六角短头防脱落螺钉  SSCLS
 内六角极短头防脱落螺钉  SSCHS
 高强度钛合金内六角防脱落螺钉  SSC-SNSTG
 防脱落垫圈  SWAS-SC
  • 本公司还提供对螺丝进行缩颈加工，使其具有防脱落功能的防脱落服务。

脱落紛失防止

 产品
 防脱落加工服务

  • 由于平垫圈装在螺丝上，因此垫圈不会丢失。

带垫圈内六角圆柱头螺栓
（通孔型）




   产品
 带垫圈内六角圆柱头螺栓（通孔型）  SVSQS
  • M1.4～M2.6的精密仪器用防脱落螺丝。

精密仪器用防脱落盘头小螺钉
（精密螺丝）


   产品
 精密仪器用防脱落盘头小螺钉（精密螺丝）  SSCZS

【防脱落、丢失】产品一览

防松零部件

  • 发挥出防止因振动、底座面凹陷等导致螺丝松动的效果的螺丝零部件。

带棱纹锁紧垫圈

防松动螺母

高强度平垫圈



   产品
 带法兰圆头螺栓  SFB, SFBS
 纯钛防松动螺母  SWUT
 带棱纹锁紧垫圈  SWR, SWRS
 密封垫圈  SWS, SWS-F
 高强度平垫圈  SWF
 防松动螺母  SWUS

除了上述产品外，还提供螺丝防松动处理等服务。➡防松零部件服务

  • 通过将偏心锁紧垫圈与市售的六角螺母组合使用，可防止螺丝松动。

偏心锁紧垫圈


siken_graph

   产品
 偏心锁紧垫圈  SWAS-EW

【防松零部件】产品一览

内螺纹的加强  NEW

  • 附带键的内螺纹加强插件。最适合加强铝合金等轻金属、铸件、树脂等的内螺纹或修复破损的内螺纹。
  • 强度比线圈型的插件高，因此可用于高度紧固、频繁拆装螺栓的部位。


   产品
 附带键的内螺纹加强插件  SHINS

めねじ補強

安装比线圈型的插件简单。
请使用专用工具SKK。

防止气体液体的泄漏

  • 备有防止气体、液体泄漏的螺塞和密封垫圈。

内六角法兰螺塞



密封垫圈

配管用锥形螺塞（沉头型）


螺丝的种类          产品
公制细牙螺纹
 内六角法兰螺塞  SPN-L-M, SPN-L-G, SPN-H-M, SPN-H-G, SFM, SFMS-M, SFMS-G
内六角平行螺塞  SFP
平行管螺纹 内六角法兰螺塞  SPN-L-M, SPN-L-G, SPN-H-M, SPN-H-G, SFM, SFMS-M, SFMS-G
管用锥形螺纹 配管用锥形螺塞（沉头型）  SFT, SFT-PS, SFTS, SFTS-PS
－ 密封垫圈  SWS, SWS-F, SWS-E, SWS-S

防止气体液体的泄漏

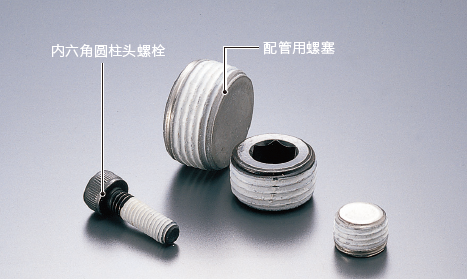

  • 可提供在螺丝上涂布氟树脂合成物、提高密封性的服务。

20-04

 产品
 防松服务

装饰  RENEWAL

  • 以富有特点的颜色和形状装饰安装面，使其更为美观。

黑色不锈钢


五角槽圆头螺栓（带芯型）


Bezel垫圈


双孔盘头小螺钉


金涂层


梅花槽超级短头螺栓


   产品
 黑色不锈钢  SNSS-BK, SWAS-AWBK
 极短头螺栓  SVSHS,SSH, SSH-EL,SSH-EL, SSHS,
 SSHL, SSHS-FT, SSHT,SNHS-LH
 梅花槽超级短头螺栓  SET-NI, SET-BNI, SETS
 金涂层  SNSS-AUS
 双孔盘头小螺钉  SRTS
 五角槽圆头螺栓（带芯型）  SRGS
 树脂螺丝（PC/十字槽盘头小螺钉）  SPC-P
盖帽  SCAP-AL, SCAP-CE, SCAP-PT, SCC, SCH
 Bezel垫圈  SWBS

【装饰】产品一览

想要结实的金属制油位窗、螺塞  RENEWAL

  • 金属制，耐久性优良。材质为不锈钢、铝合金、黄铜。
  • 可根据油封的材质选择耐热温度。
  • 螺纹尺寸丰富的产品阵容

油位窗（符合ATEX指令）


油位窗（黄铜制）


螺塞（带磁铁）


螺塞（带旋钮）



 产品
油位窗/螺塞产品一览

接受螺丝的咨询！

60%的订购是产品 目录上并未刊载的特殊螺丝。
